A7DA/A7DA-Sの紹介 †

• A7DA-S
  AMD 790GX+SB750をチップセットに採用した　SocketAM2+/SocketAM2 ATXマザーボード。
  オール固体コンデンサ。オンボードグラフィックRADEON HD 3300。VRMヒートシンク付き。4+1フェーズDual-Plane　(ISL6324)。

  • A7DA公式HP / A7DA-S公式HP
  • A7DA/A7DA-S CPU対応 表 (mht)/最新CPU対応表

  • A7DA/A7DA-S メモリ対応表（BIOS P03）



メディア紹介記事 †

• 紹介記事
  • アキバ総研 PCパーツ 「AMD 790GX」搭載マザー2モデル同時発売！FOXCONN「A7DA-S」「A7DA」 2008年08月12日

  • AKIBA PC Hotline! FOXCONN A7DA-Sの概要 2008年8月15日

  • PC Online 強力な冷却機構を備えたAMD 790GXマザーボード 2008年12月24日

• レビュー＆ベンチマーク
  • PC Online AMD 790GX搭載マザー3製品を一斉テスト 2008年08月13日

  • マイコミジャーナル ハイエンドまで対応する柔軟な統合チップセット - AMD 790GXを試す 2008年09月05日

  • Overclockers Club Foxconn A7DA-S 790GX Review September 7, 2008


A7DA/A7DA-S注意点 †

• A7DA/A7DA-Sとの相違点

  • ノースシンクとVRMシンクとを繋ぐ為のヒートパイプ有無、1394接続端子、LFB128MBの有無、M/B上の電源ON/OFF、リセットスイッチの有無。


A7DAドスパラ通販の写真

ではNBシンク低い形状、VRMシンク付いていないが

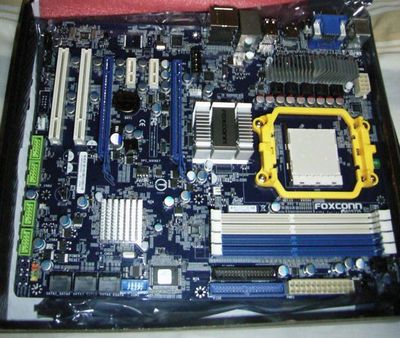

ドスパラから届くA7DA

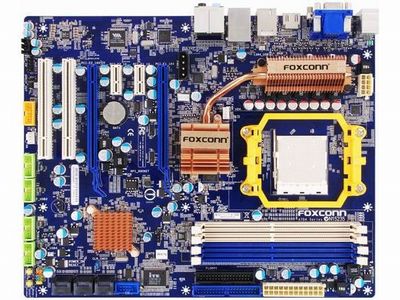

という謎。Foxconn公式HPの写真とも違う。
※問い合わせるとドスパラ通販の写真が正解だそうです。

• 今の所、上記シンク付きが流通してるみたいです。Sのシンクは良いので、是非そちらを付けて貰いたい所です。


• CMOSクリア

  • CMOSクリアジャンパは、右から1,2,3なので要注意（説明書だと、左から1,2,3であるかのようにも見えます)

  • 通常のCMOSクリア*1が成功しない場合、M/Bの電池外して電源コード抜いた後、30分以上放置で。

• A7DA 3.0 / A7DA-S 3.0 System & Chipset Drivers・FOX Liveupdate ・FOX ONE.
  公式に上がってますがDDR3 AM3ソケット版専用なので使用しないで下さい。


BIOS †

AMI BIOS搭載

• A7DA/A7DA-S
  • Unofficial Beta (81BF1P12) (zip)-Core Releaser. ( works well on A7DA ) 07/17/2010

  • Unofficial Beta (81BF1P11) (zip)-X6 support? 07/28/2010

  • 最新ver.(81BF1P09) (zip)-Patch restart Vista will halt at CP05 when cool and quiet disabled used CPU SDX140HBK13GQ. 08/27/09

  • 旧ver.(81BF1P08) (zip)-Fixed that AM3 CPU cant adjust Multiplier issue. 3/7/2009

  • 旧ver.(81BF1P06) (zip)-Update code for support AM3 CPU. 12/15/2008

  • 旧ver.(81BF1P05) (zip)--Patch S5 wake up can't disabled. 9/23/2008
    Phenom�� スレッド6レス352にて「05で最初起動しなかったけど、リセットかけたら起動したので06に更新できた。」と報告有り。


• 注意！ A7DA-S 3.0(DDR3 AM3ソケット版)用の8C2F1P03は間違っても絶対に使わないように、画面も出ずメモリチェックで引っかかって復旧不能になります。
  デフォでバッチファイルに強制書き換えオプションが付いていて問答無用で書き換えられますので…


• BIOS設定を行って反映されていないようであれば、電源を一度落としてみよう。


• BIOSでの電圧下げ不可。 CrystalCPUID（栗)やk10stat(新ver0.91)*2使いましょう。


• BIOSの更新
  更新されたと思って再起動すると失敗しているケースがあります。

  • 最小構成で。OCなどしているなら解除。
  • 一番確実そうな方法。BIOS落としておく→Win上からFOX Live Update*3。 でオフラインでファイル指定して更新。
    (再起動後の安定した状態でやるのが吉。)

  • Windows上なら更新後に再起動せずに書き込まれたBIOSを吸い出して、バイナリ比較してみるのも良いかも。


• BIOS更新に失敗した場合

  • 復旧は「BIOSトラブルなんでも屋」 を利用すると安価（6スレ目の409氏、472氏の方法）
    A7DA/A7DA-SのBIOSROMの型番はMX-25L8005PC。ただし、注文フォームにMX-25L8005PCがないので以下を参考に。

    • 手元のBIOSROMを送ればその分安いんだろうけど、BIOSROMを送る手間と期間と送料を考えたらROMごと買っても良いかと

    • 参考になると思うんで、俺が相談したときのBIOS屋の返答を抜粋
      『PDIP8Mbitをお求めの際には、一時的に「BIOSROM販売サービス　MX-25L8005M2C」をご注文の上、
      メッセージ欄に「MX-25L8005PCを希望」とお書きください。単価は同額の2,000円となっております。
      大変ご迷惑お掛けいたしますが、何卒宜しくお願い申し上げます。』
      とさ。これならいきなり注文しても良いと思われ。

  • 普通にサポートへ連絡すると「修理期間が1-3ヶ月で、修理代は3万以上になる見込み」

  • ROM-chipが、ソケットに刺さっているので、昔ながらの方法という手も(自己責任で）。
    ラジオペンチなどで、縦から挟んでゆっくり少し揺らしながら取ると抜けやすいです。


• Tips
  • BIOS起動画面でESCを押すと、ブートデバイス選択メニューが表示される。これで起動デバイスを選択できます。


CPU †

AMD CPU Drivers

• A7DA-S(not 3.0, P09 BIOS)でサポートされているCPUのリスト(AM3含む)
  A7DA-S+support+list.xls
• CPUクーラー取付報告
  CPUクーラーWiki "A7DA/S"(登録にご協力下さい。)

  • A7DA-S

• 情報待ち

• A7DA

  メーカー	商品名	搭載Fan	装着	備考
  Scythe	ANDY SAMURAI MASTER	トップ120x25	△	取付時AM2クリップと干渉。一旦NBヒートシンクを外してから固定する必要あり。
  	忍者弐	120x25	○	問題なくつきます。Sなしの方がCPU回りのクリアランス広いので問題が出にくいかも。
  	KABUTO	トップ120x25	○	問題なく取り付け可能
  	鎌アングル	120x25	○	問題なし
  Zalman	CNPS-5X performa	92x25	○	No problem, but not enough space to install additional NB heat sink

  　　　　　　

チップセット †

AMD790GX+SB750
AMD Chipset Drivers

• 参考
  • 3D性能向上とハイエンド向け機能を実装した「AMD 790GX」
    http://pc.watch.impress.co.jp/docs/2008/0806/tawada148.htm
  • 単体GPU「HD 3450」を凌駕する衝撃。「AMD 790GX」チップセットの実力検証
    http://www.4gamer.net/games/040/G004039/20080806002/
• チップセットクーラーNB, SB,VRM,(6cmファンを当てると効果的かも)
  ZALMAN ZM-NBF47, AINEX CB-3845BL, Thermalright HR-05/IFXなど　　

メモリ †

4スロットのDDR2をサポート、最大8GB
16GBはサポート外

• メモリ相性報告
  • 動作報告

• 　※1.以下の設定で正常に動作しました。

  • Memory Speed ModeをManualにして決め打ち
  • Memory Configuration内のPower Down EnableをDisableにする。


• 不具合有り
  • 情報待ち


• RAMDiskの運用
  • Vista32bitにて「Gavotte Ramdisk*41.0.4096.4」の動作を確認しました。 ※外部VGA使用でオンボードはBIOSでOFF状態

  • 上記Ramdiskについてはあちこちで紹介されている導入方法で問題無し（オンボード無効の場合、有効の場合は違った対応が必要になると思われます）
  • ↑内蔵VGAがオンだとXP SP3にてGavotte Ramdisk1.0.4096.4、1.0.4096.5
    Memory Hole Remapping Enable、Disableどの組み合わせでもUMAのデータが壊れて画面がおかしくなりました
    2chのERAMスレで配布しているERAM改造版(0585)では「実デバイス扱い」「OS管理外領域」「メモリ上限を検出」で
    メモリ8GBをOS3.25GB+UMA256MB+RAMディスク4.49GB認識して今のところ問題なく使えてます
  • Vista32bitにて「iodata RamPhantom3 LE v1.0.2.2・・32bit版Windows管理外のメモリもRAMディスクとして使えるソフト」の動作を確認しました。 ※オンボードはBIOSでon状態,2GB×2、sata2-HDDの10〜20倍高速です。


オンボードグラフィック †

Radeon HD 3300
DirectX 10 Shader Model 4.0
統合シェーダ 40基 ROPs 4基
Catalyst™ Drivers
・DVD再生時、画像、音声ともカクカクする場合はatikmdagエラーをおこしている可能性がある。この場合は最新のATI　RADEON　CATALYSTをdownloadしてインストールする。
・UVD(動画再生支援)を有効にするにはLFB(サイドポートメモリ)のクロックをメインメモリと合わせる。例)DDR-2 800 (PC2-6400) ならLFBを400MHzにする。 *再生ソフト側での設定はもちろん必要(Windows 7は例外)

拡張スロット †

• ビデオカード取付報告
  • 取付可能
    • Sapphire HD 4870 512MB GDDR5 PCIE Silent Efficiency取り付けOKです。

    • HIS HD4670 IceQ 512MB GDDR3 PCI-E HDMI (H467QS512P)ok

    • SAPPHIRE HD 4870 512MB GDDR5 PCIE Silent Efficiencyと
      SAPPHIRE RADEON HD 4870 512MB GDDR5 PCIEでCross Fire　どこにも干渉なし

    • Palit GeForce GTS 250 512MB （NE3TS250FHD52） 取り付け可能。
  • 干渉有
    • HIS HD 4650 iSilence 4 512MB DDR2 PCIe (H465PS512P)PCI-E1_X16スロットに取り付け不可（ノースと干渉）。PCI-E2_X16に取り付けた際には若干の性能低下あり（ゆめりあベンチで数％程度）。
• PCI Express x1動作報告
  • 玄人志向GbE-PCIe(Marvell88E8053)動作ok

  • 玄人志向GbE-PCIe2(VIA VT6130)動作ok

  • 玄人志向SATA2I2-PCIe(SiliconImageSil3132)動作ok

  • Intel® PRO/1000 PT Desktop Adapter動作OK

  • Intel® Gigabit CT Desktop Adapter動作OK

  • Blackmagic Design Intensity Pro動作OK CPU負荷も軽く安定してます。オンボードグラフィック、サウンドで問題無し(x16スロットでも動作可)

  • x1のスロットはPCI-e1.0のスピード、x16のスロットにx1のボードを差せば2.0で動作する

SATA †

• SATAの並び順


• マニュアルでは上の段が1,3,5で下が2,4,6になってるけど実際は逆。

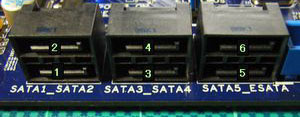

  写真6番の位置にeSATA接続



• RAIDの注意点

• その他注意点

  • ラッチ付きSATAケーブルは"カチッ"と刺さらない。(強度は、分かりませんが使用出来ています。）
• 最近流行のSSD RAID

  • CFD CSSD-SM32NJをSATA#1、SATA#3に接続、RAID0ブロックサイズ128KBの結果
    CrystalDiskMark2.2
    Sequential Read : 236.663 MB/s
    Sequential Write : 145.737 MB/s
    Random Read 512KB : 214.066 MB/s
    Random Write 512KB : 60.984 MB/s
    Random Read 4KB : 16.591 MB/s
    Random Write 4KB : 2.145 MB/s
    Test Size : 500 MB
    Catalyst™9.1ドライバーで速くなった気がする。

• 変換基板動作報告

  • SiI5744製品（玄人志向KRHK-SATAX2UE）RAID0で動作確認


オーディオ †

7.1chのDolby Digital Live対応オーディオ Realtek ALC888GR

LAN †

Broadcom BCM5784搭載

• ドライバーは以下のアドレスで入手可能
  http://www.broadcom.com/support/ethernet_nic/downloaddrivers.php
  NetLink57xx(5784)の項目です。

• 付属ドライバCDの場合　D:\Driver\Common\LAN\Broadcom\5784


モニタ相性DVI接続　不具合報告 †

• Acer AL1916W　Foxconnマザーボード友の会8 200氏
• EIZO S1910-HR、S1910-H

ファン制御 †

4ピンPWMファン*5じゃないと制御出来ない。

• 参考12cm　シグナルインターネットショップ　/　オリオスペック

  • Scythe 鎌風の風PWM DFS122512L-PWM（310(±200)〜1200rpm±10%）スリーブベアリング

  • XINRUILIAN(ｼﾝﾙｲﾘｱﾝ) RDL1225S-PWM（800〜1700rpm）スリーブベアリング

  • 山洋電気 F12-PWM（850〜2850rpm）2ボールベアリング

  • GELID Silent 12PWM (750〜1500rpm±10%)流体軸受ベアリング
    など

• BIOSでの制御は2chまでspeedfan*6を使えば3chまで制御できる。

• 回転数検出はフルスピード時に希望の回転数を示せるが、低速時は誤った回転数を検出する可能性が高い。


FAQ †

• Foxconn A7DA・A7DA-SのCPU温度表示がおかしい(A7DA_81BF1J04)--ドスパラFAQ / .ISOファイルをCD-Rに書き込む
  81BF1P06の温度表示バグ改善版

• Q. CMOSクリア出来ない。
  A.CMOSクリア(BIOS設定初期化)の方法について。---ドスパラFAQ


• Q. A7DA-SのBIOSをP06にしたらBIOSでのCPU倍率設定が反映されなくなったんだが・・
  A. BIOSで設定変更したあと一回リセット、もしくは電源OFFしてから起動。 (08で対策済み)


• Q. BIOSでACC*7(Auto)ON の後再起動しない
  A.設定保存後、一度電源ボタン長押しか、電源ユニットスイッチで切る。そして電源ON
  (81BF1P08 BIOSで設定後再起動掛かるようになり解消されている模様。Coretemp,HWMonitor等の温度表示バグも直っている。)


• Q. コールドブート・スタンバイ復帰に失敗する
  A.メモリの電圧を+50mA盛ってみる。一枚差しにしたり、メモリの挿す位置変えたりしてみる。2,3回再起動してみる。


• Q. PowerLEDが点滅してるのはなぜ？
  A. 「SmartPowerLED」という機能で、起動に失敗した際に、電源LEDの点滅の仕方で故障個所を教えてくれるというもの。
  起動中は点滅→スタンバイ中消灯→スタンバイ復帰後常時点灯。BIOSにて、SmartPowerLEDをOFFにすると点灯→消灯→点灯となる。


• Q. A7DA-S＆720BEの組み合わせなんだけどCool'n'Quietが効かない。

• A.OSがXPならCPUドライバ入れないとダメです。もちろん電源設定は「最小の電源管理」or「バッテリの最大利用」で。


• Q. FSB上げのオーバークロックでCool'n'Quietが効かない。

• A.VISTAの電源管理ではプロセッサの項目が消えてしまいます。Phenomなら諦めてK10STATを使いましょう。


その他（OC、DC、4Core化する場合は自己責任で行いましょう） †

• AMD OverDrive™/2.1.4(exe) 2.1.6(exe)
  Speed Fanなどのソフト等を入れていると、フリーズしたり、インストール出来なかったりする場合がある。

• Phenom��940BE
  • Vcore1.44vにて3.6G Prime10h 確認。3.4Gは1.36v必要だった。（CPU-Z読み、グラボ刺し）OCスレ報告済み

  • Vcore1.344Vで3.4G Prime12h(CPU-Z読み)
  • LFB切ると少し延びるかも。

• Phenom��720BE
  • 4Core Vcore1.488v 3.5G Prime12h(CPU-Z読み) OCスレ報告有り。

• HWMonitor,Speedfan TMPINO0=temp1, TMPINO1=temp2, TMPINO2= temp3
  • HWMonitor　読み　TMPINO0=CPU温度(10℃程度低い?)、TMPINO1=SYSTEM 、TMPINO2=NB温度
  • Speedfan 温度はtemp1は除外、temp2がSBでtemp3がNBな感じかも？
• Foxconn友の会スレログ720BE4コア化まとめ
  • Smart Power LEDをoffにしてみると0906でも4Core化可能になったとか。


コメント †

Wiki編集が苦手な方の情報投稿や連絡事項はこちらへどうぞ
